今更電動パッソル(SY-01J)のネタなんて誰も興味はないでしょうがと思いつつ😅

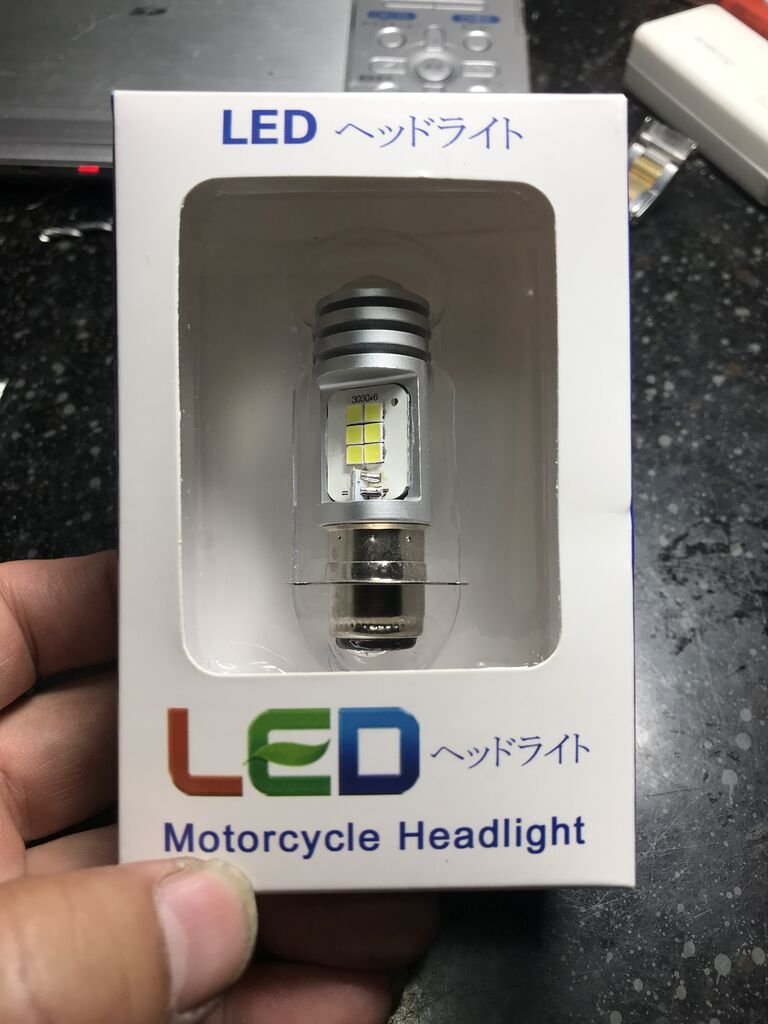

以前にEC-02のヘッドライトをLED化すべく買ったLEDバルブが使えなかった件ですが
無駄にはしたく無いので、何とか使えないものかと

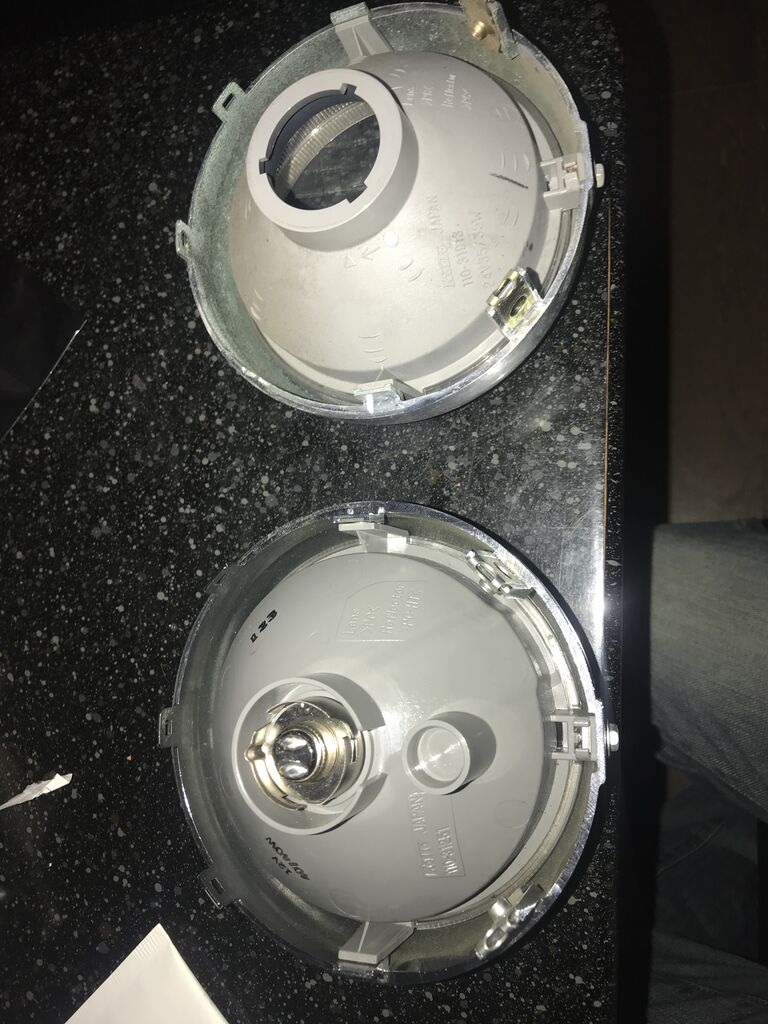

EC-02から外した純正ヘッドライトとLEDバルブを眺めててひらめきました💡

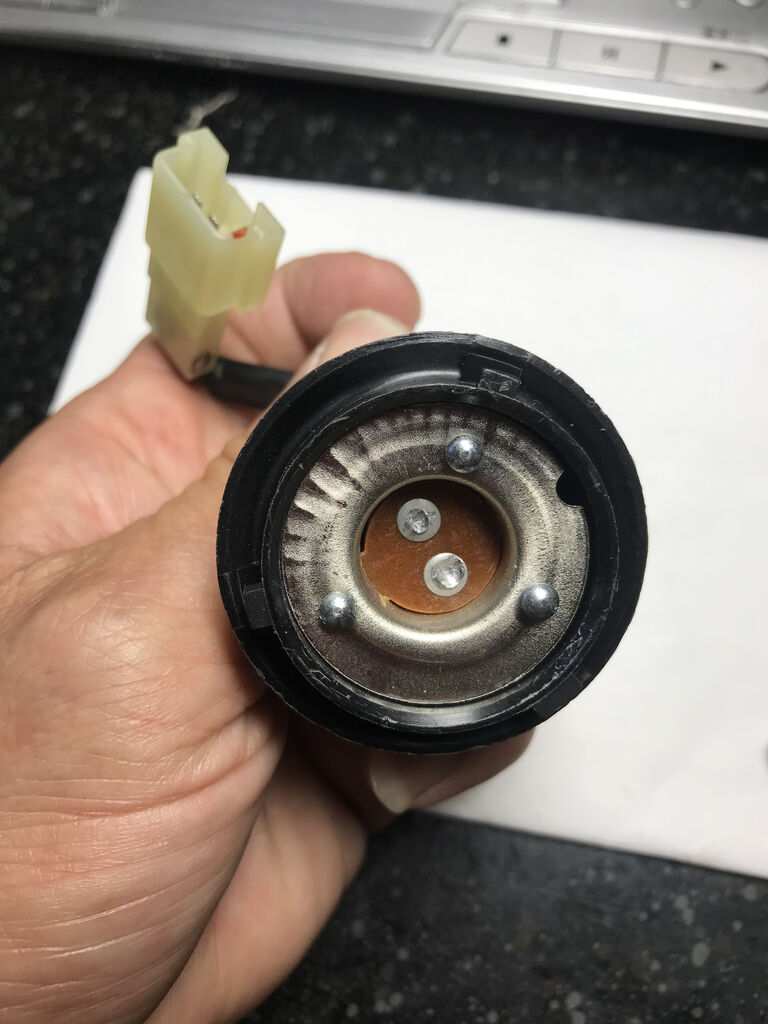

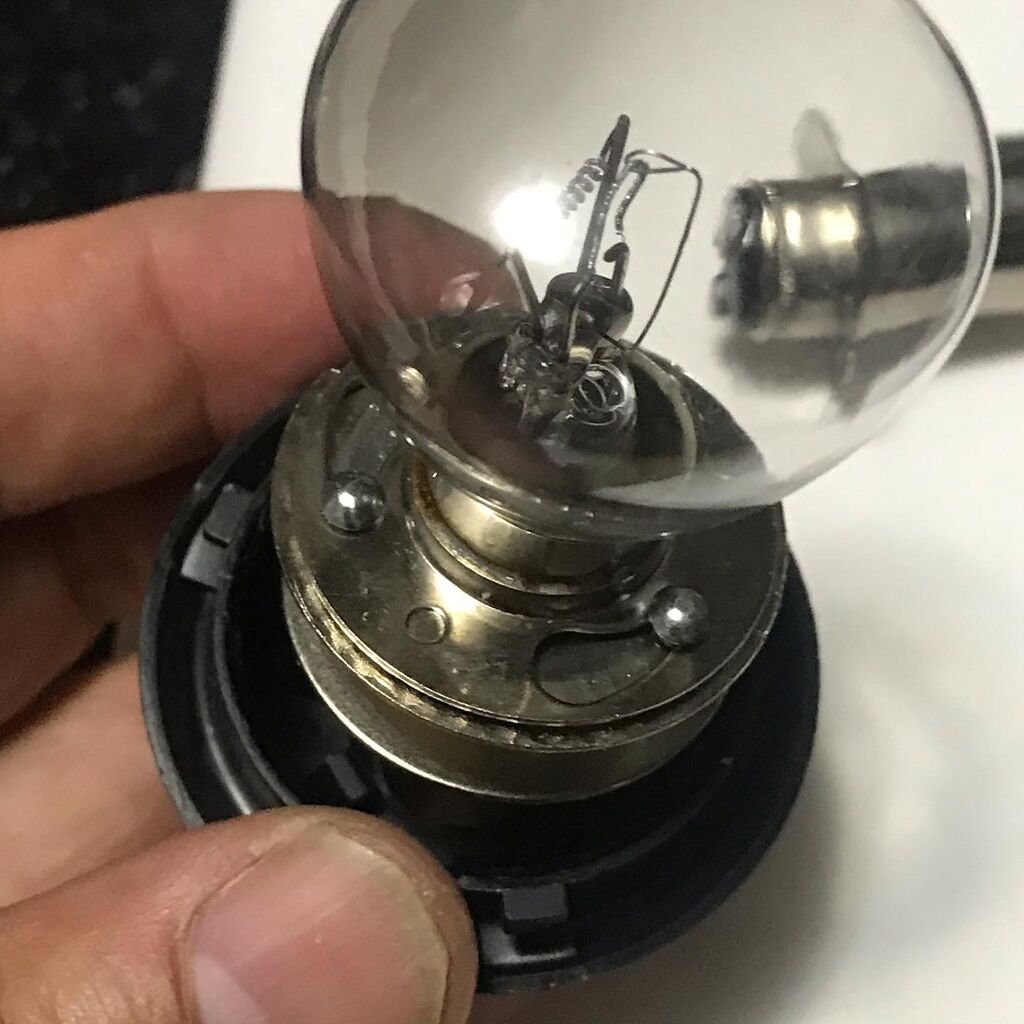

このへんなソケットにPH8LEDバルブを付ける方法を

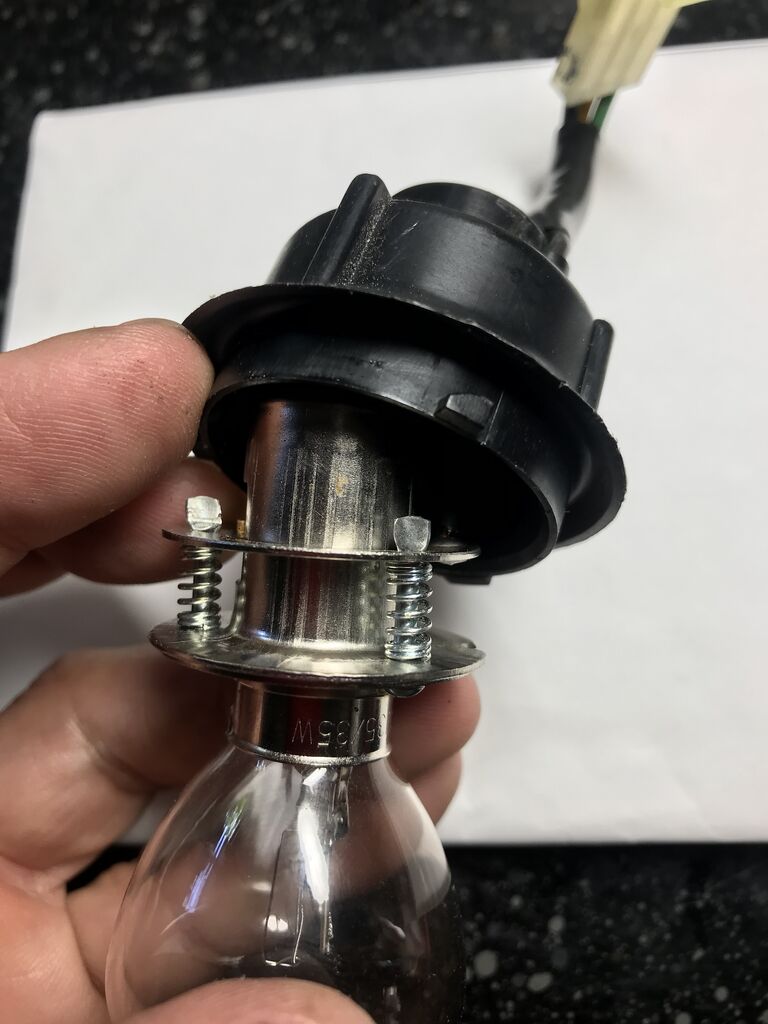

三箇所の丸い頭の突起にバルブに付いた穴にはめ込み捻って固定するんでが、PH8LEDバルブには穴が無い

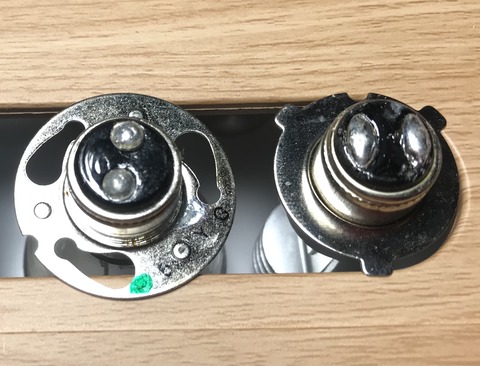

EC-03の純正バルブの3つの羽？とEC-02のバルブの固定穴の位置は同じ
なんで、LEDバルブこの羽の部分穴を開ける等の細工をしてソケットに固定すればそれでOK
それでは作業開始

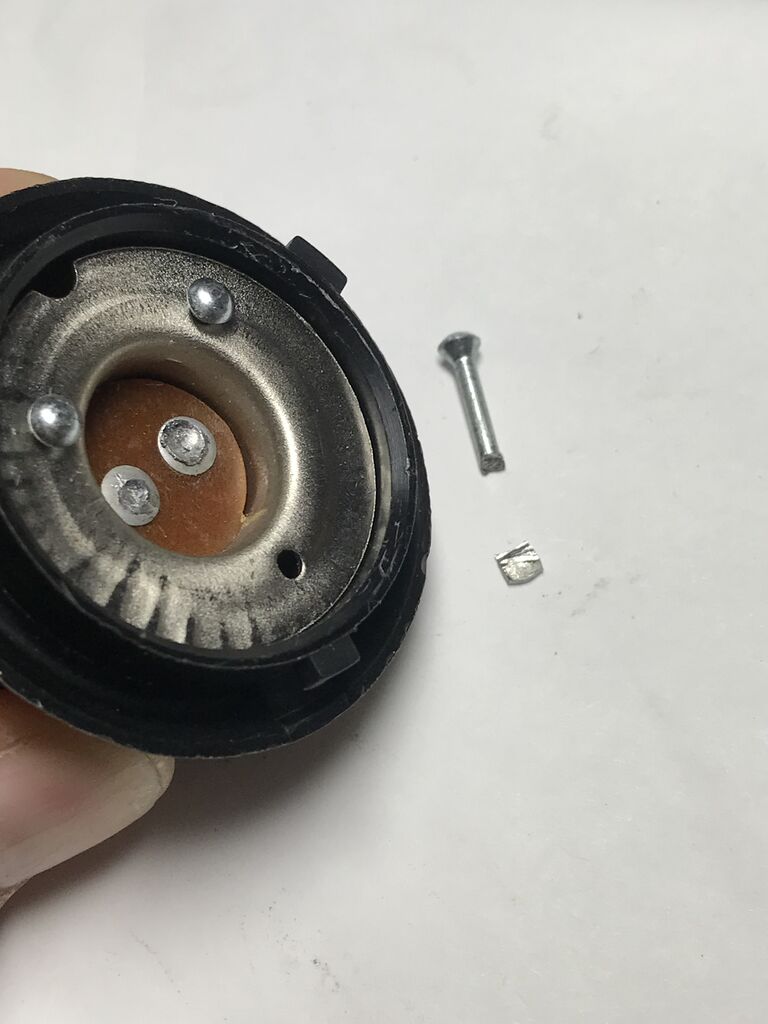

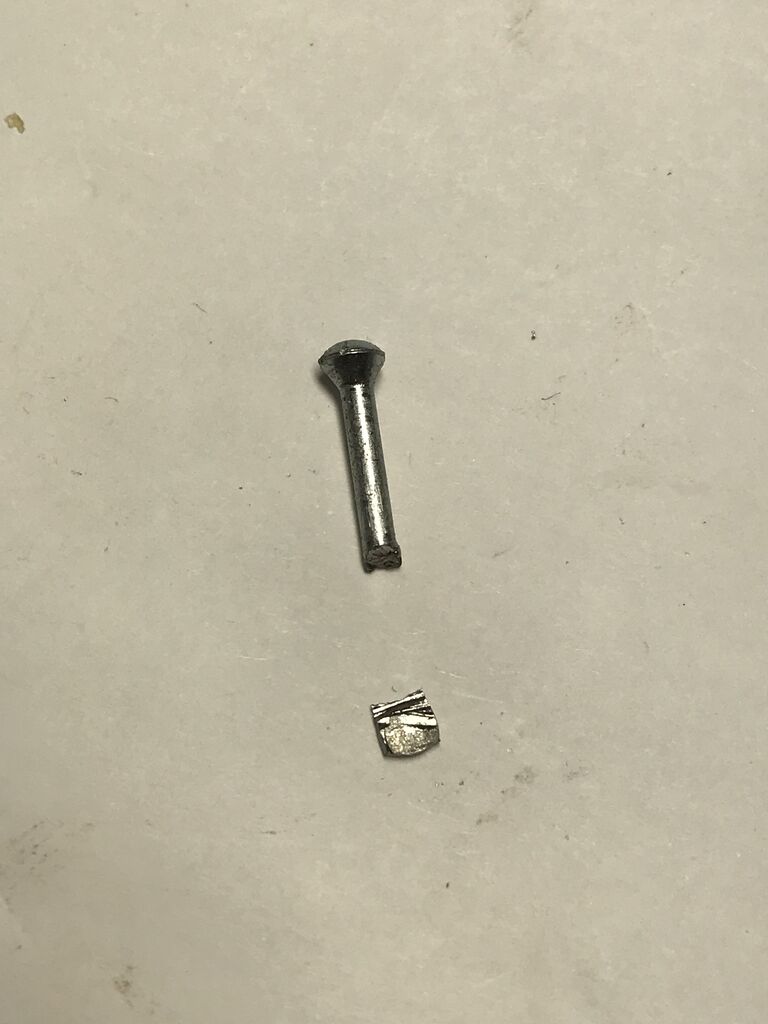

3本のバルブ固定用のカシメてあるビスのした側の1本をカシメをカットして抜き取ります

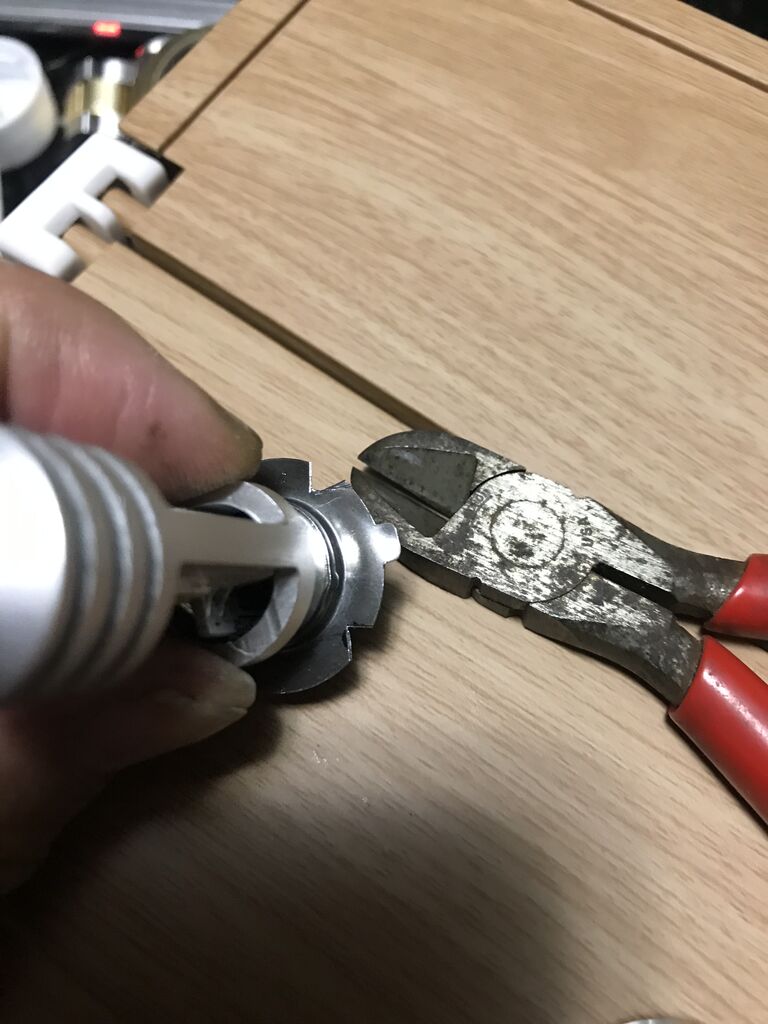

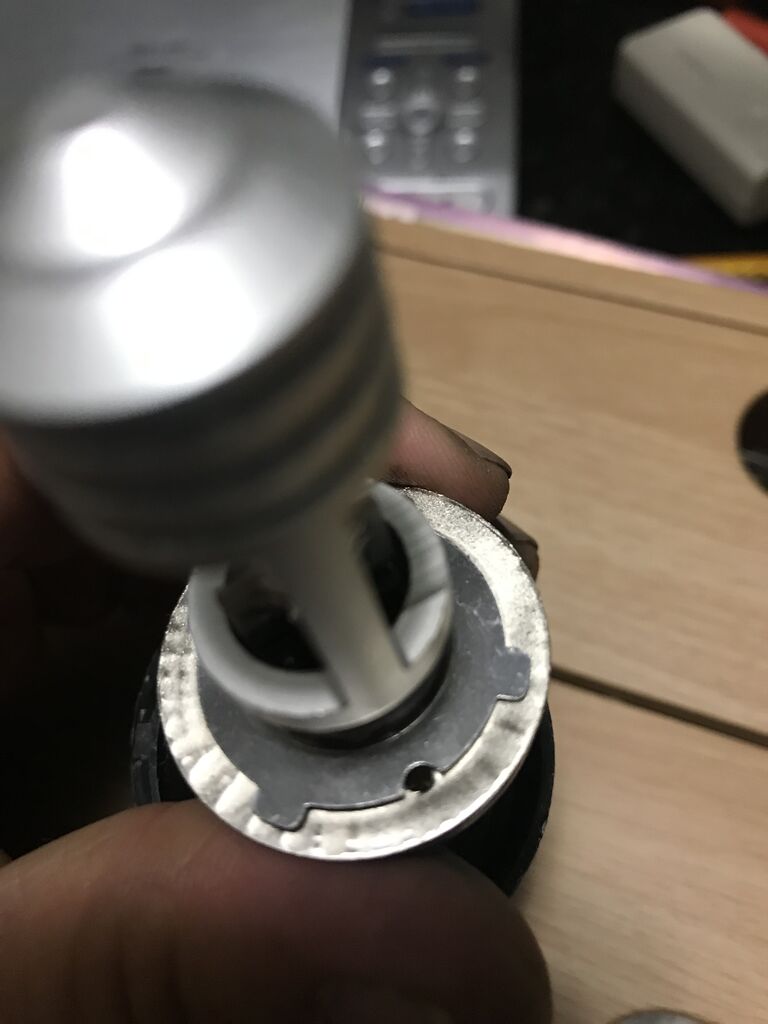

今度はLEDバルブの縁の一部を突起が引っ掛かる様にカットします。

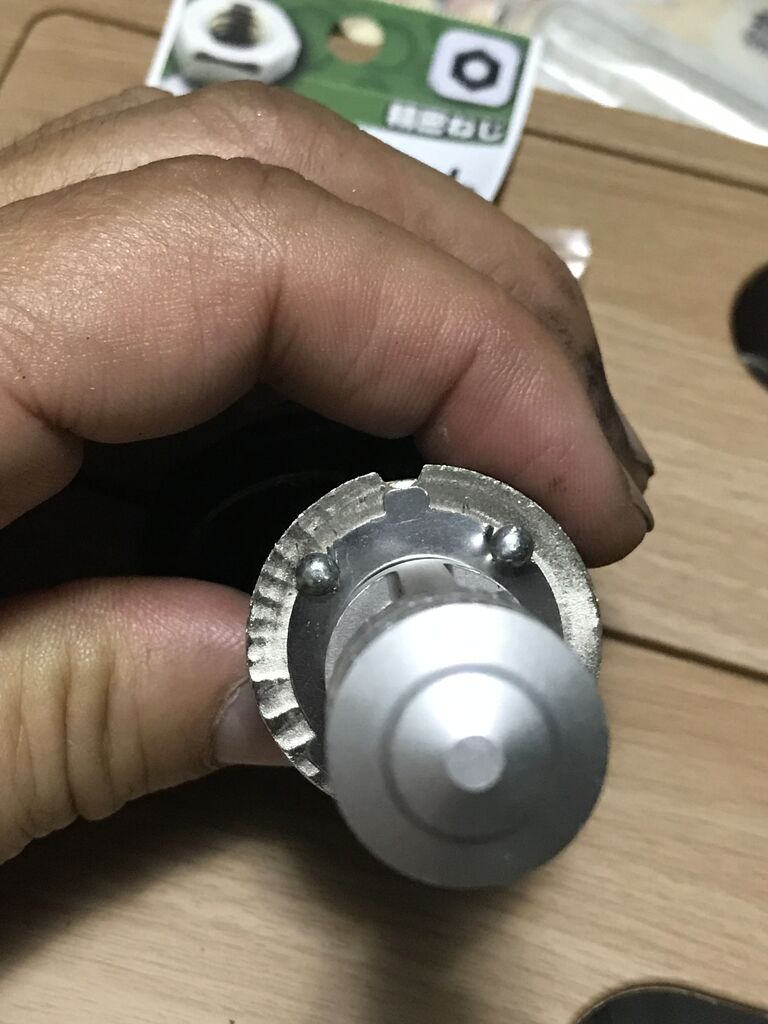

ニッパで刻んだ切り欠きに、ソケット側の既存の二箇所の突起に引っ掛けて
バルブの合わせマークの半円の切り欠きを抜いたピン穴に合わせ

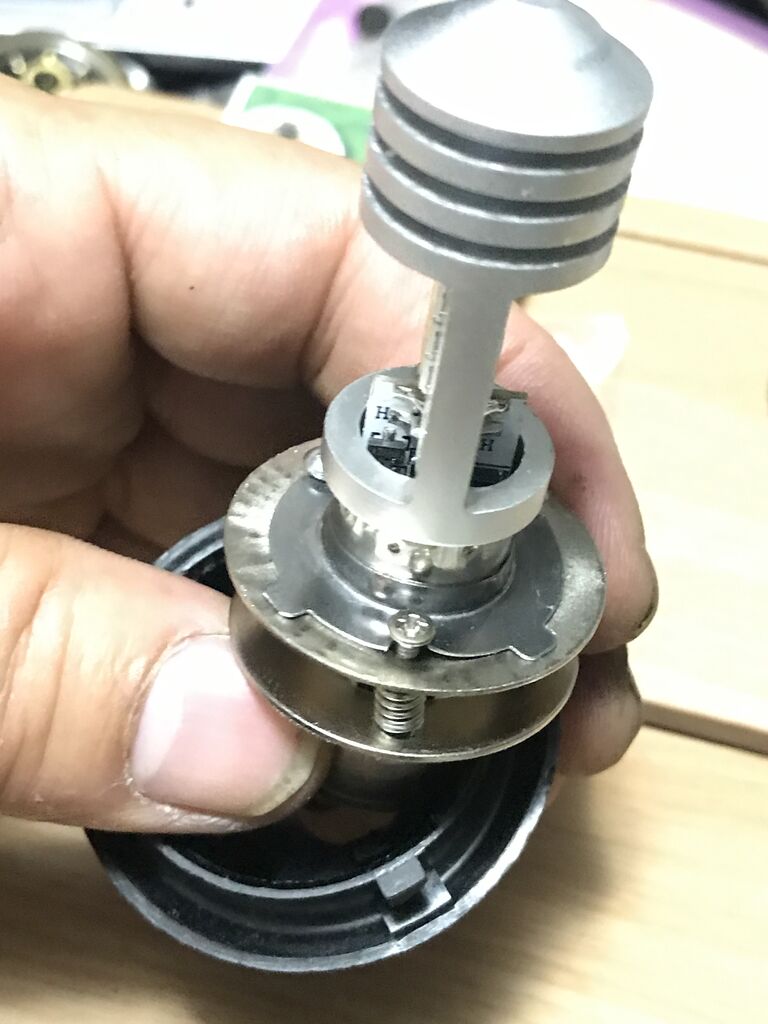

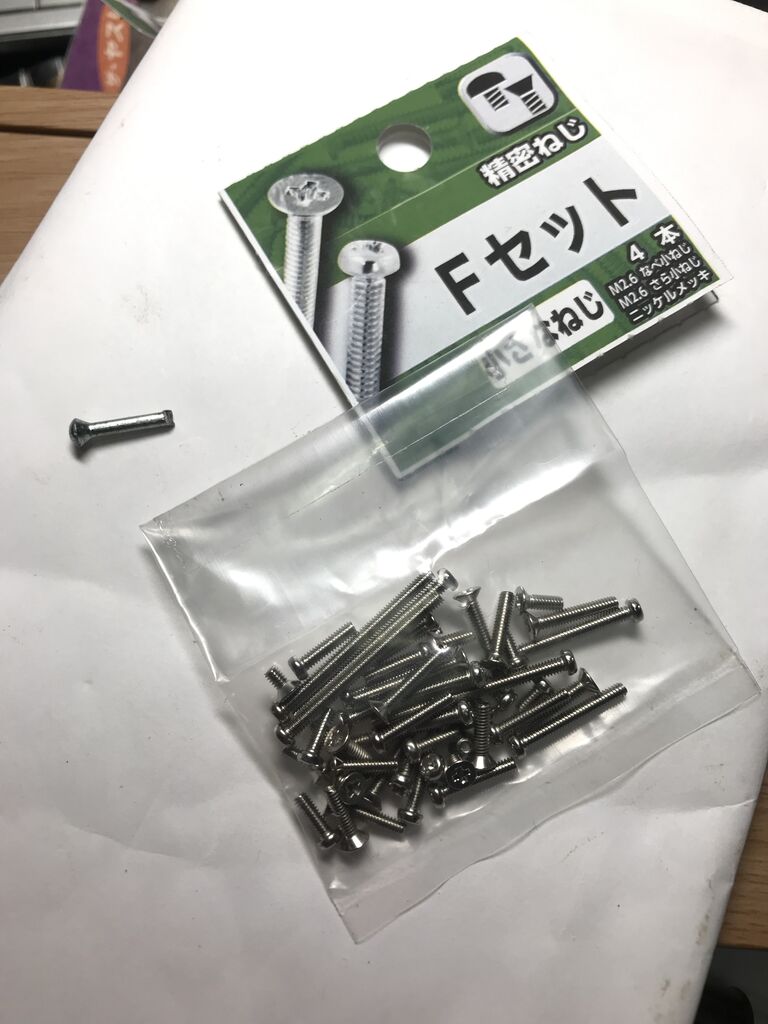

ホームセンターで買った細いボルト&ナットで挟み込み固定します

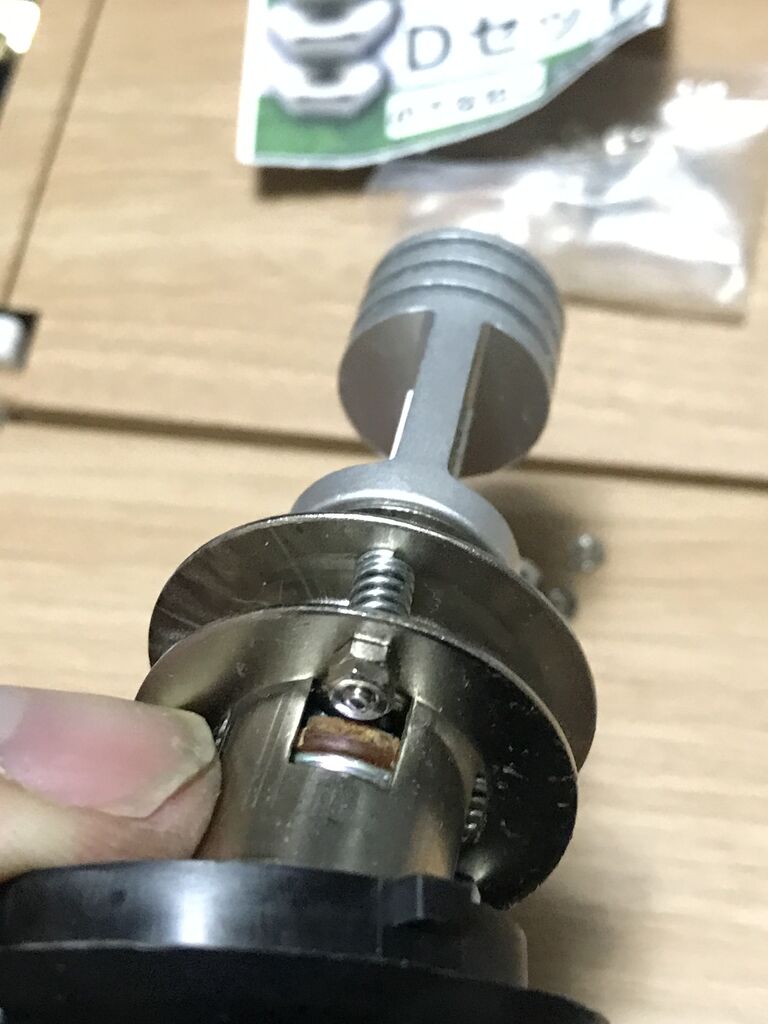

バネを入れ忘れないように

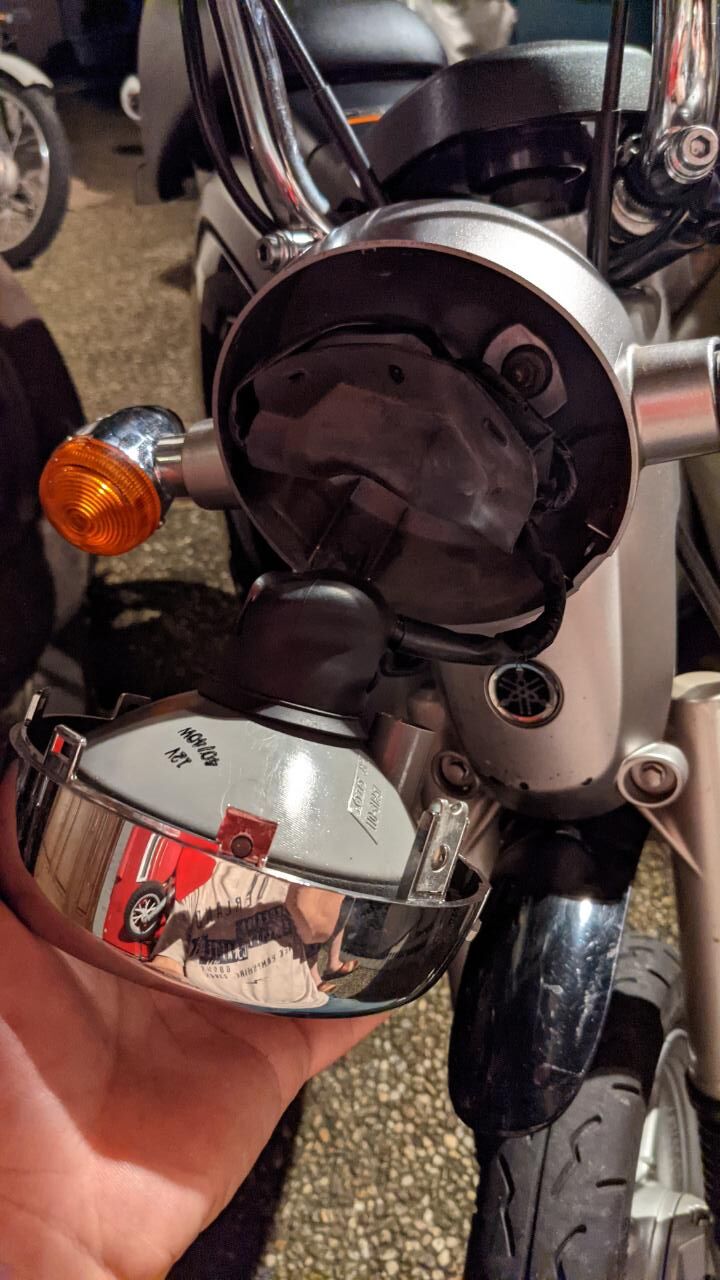

これで、LEDバルブが付いたソケットを元に戻して装着
で、電動パッソル(SY-01J)のヘッドライトもLED化完了
EC-02のLED化に際してはEC-03のヘッドライトを利用しましたが、

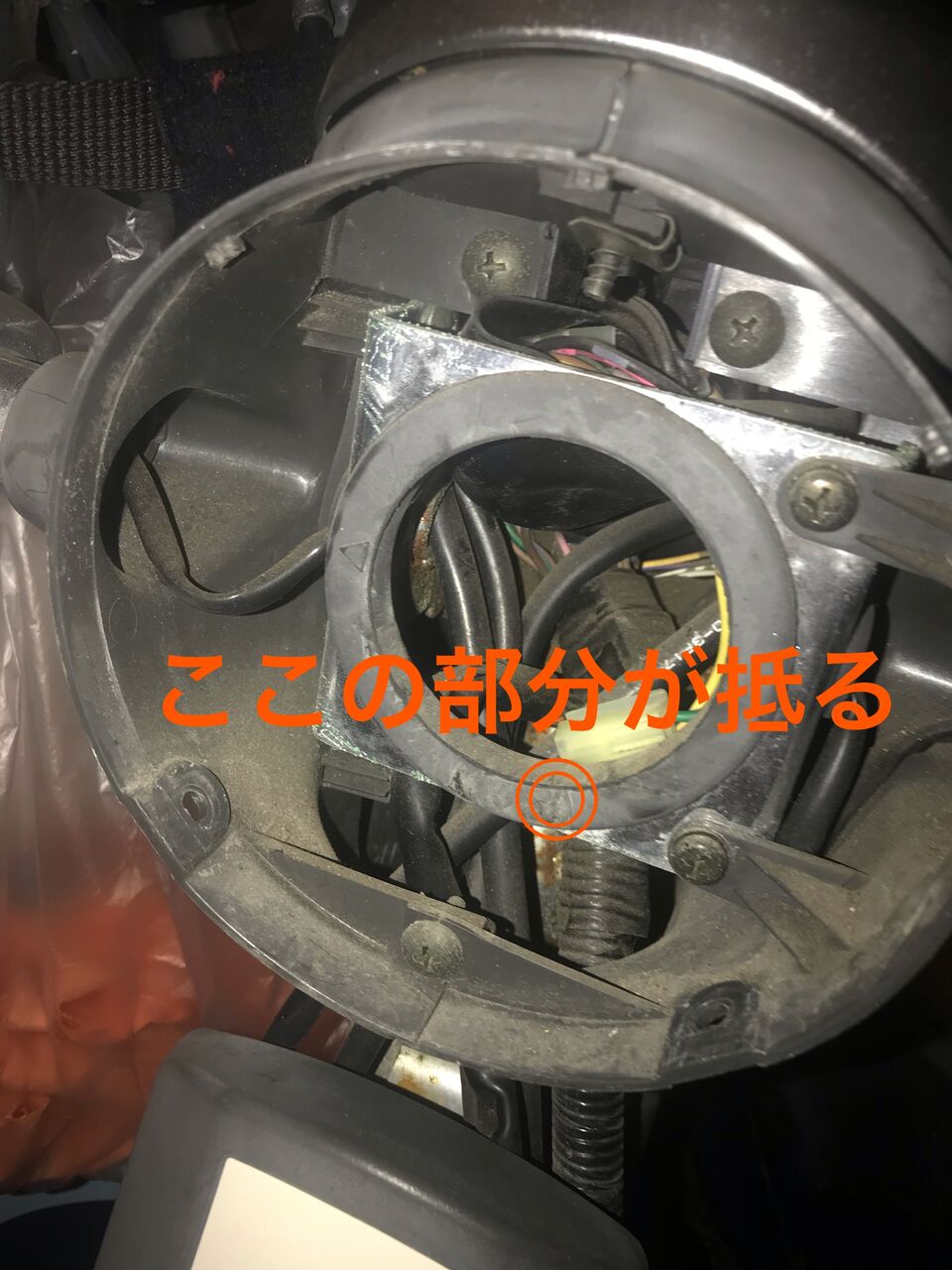

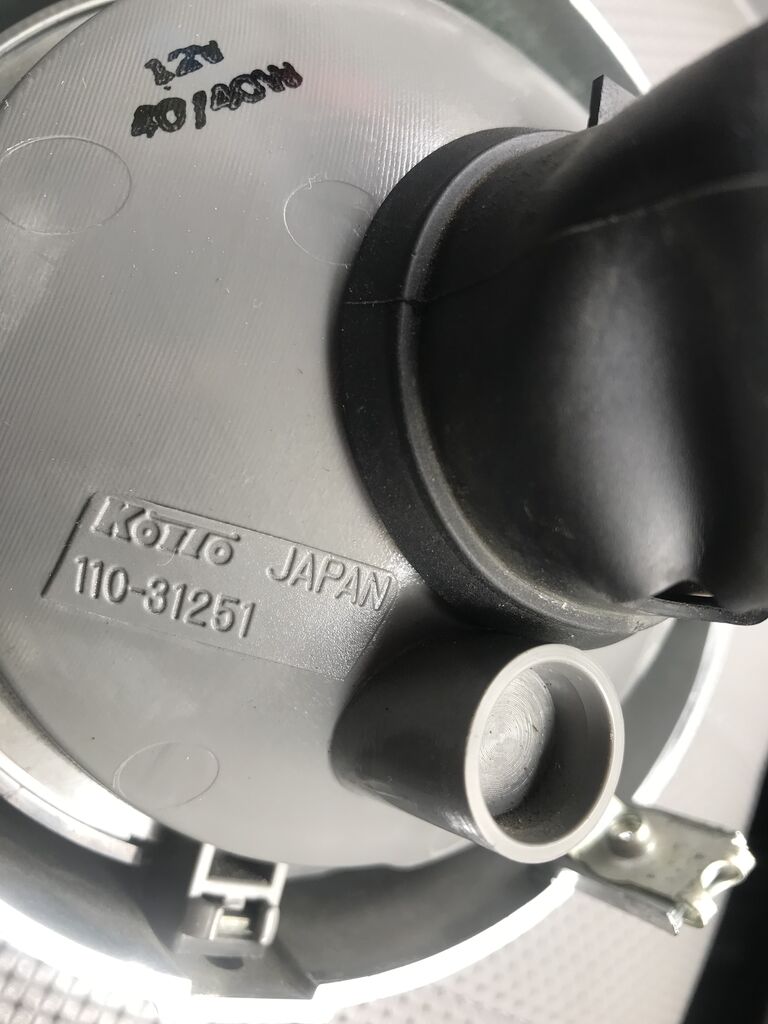

EC-02と電動パッソル(SY-01J)とでは車両側のライトケースの構造が違う為、EC-03の純正ライトの裏側のポジションランプ用？の出っ張りを削る等しないと収まりませんのでご注意を！

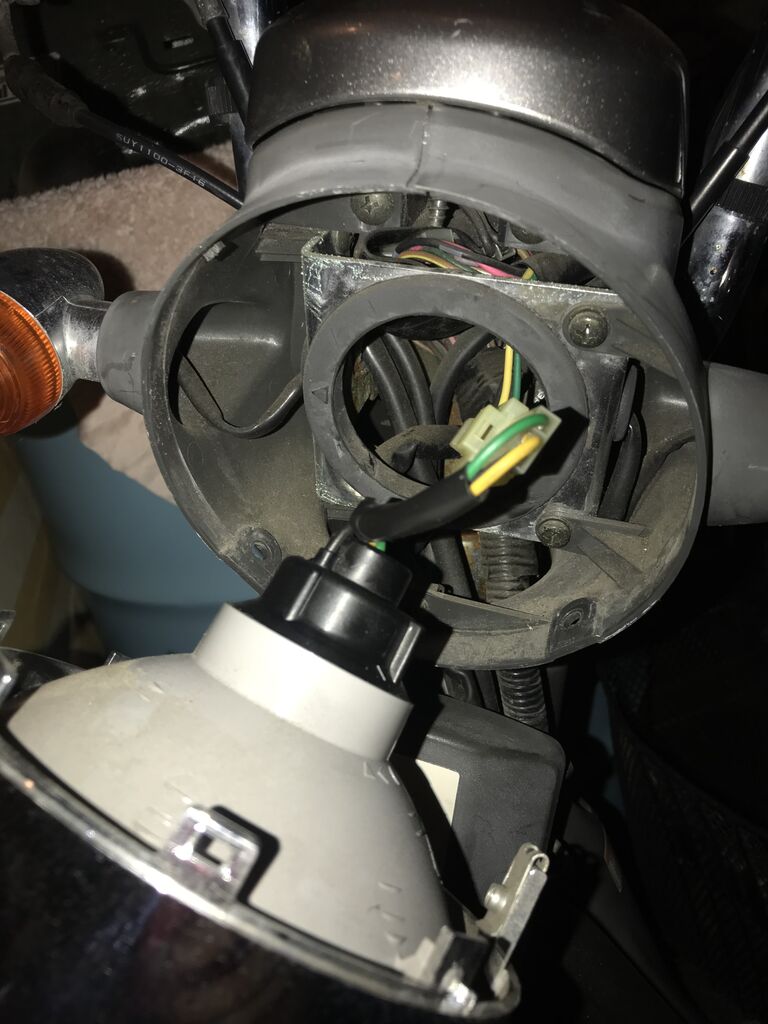

(EC-02)
(電動パッソル SY-01J)
私はEC-03のヘッドライトに交換しましたが、この方法を先に試していればEC-02も電動パッソルと同じライトなのでランプユニットの交換は必要無かったので消費電力だけで無く出費も抑えれたのに😅
点灯テスト

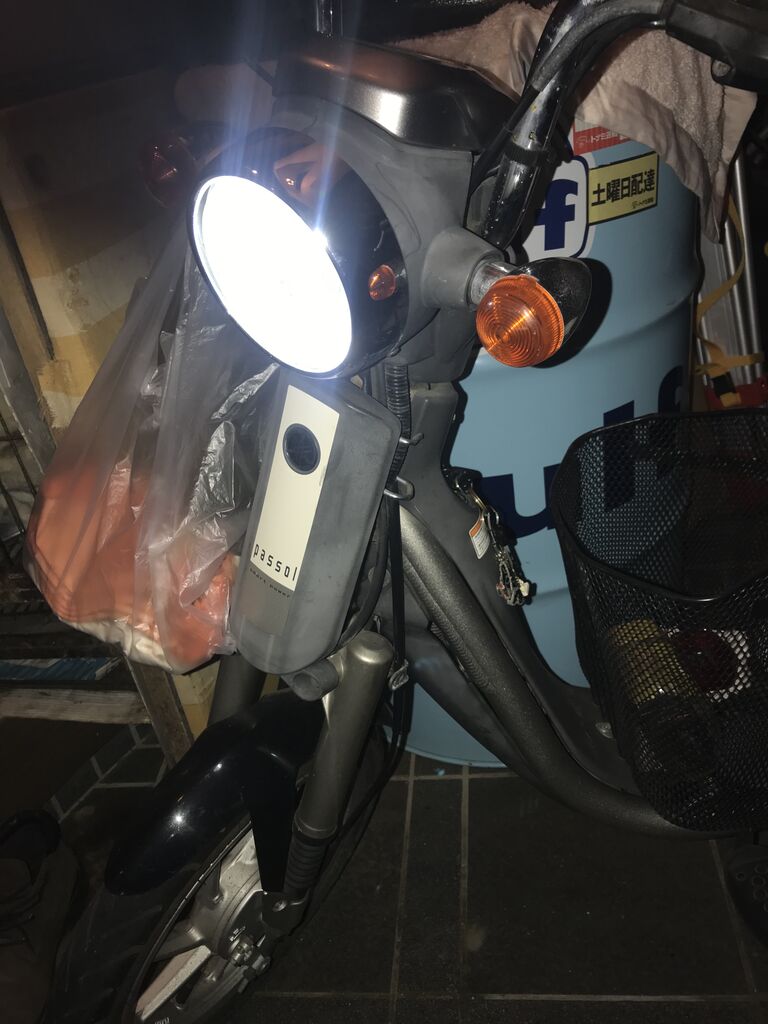

電動パッソル(SY-01J)も無事に白い光になりました🤗
ただし、羽の位置の関係でバルブを上下逆に取り付けたので、Hi&Loの操作が逆になってます😅
ただし、羽の位置の関係でバルブを上下逆に取り付けたので、Hi&Loの操作が逆になってます😅
素人作業につき車体やLEDバルブへの影響は未確認ですので改造は自己責任で‼️
